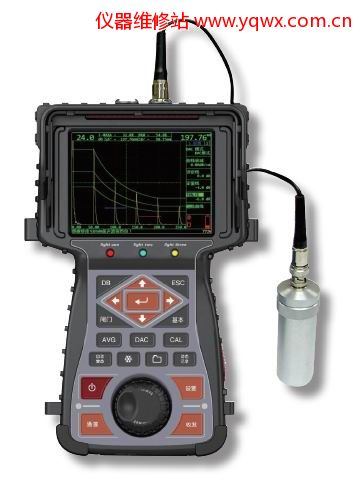

超声波探伤仪产品概述 ：
本仪器是一种便携式 工业无损探伤仪器，超声波探伤仪使用说明，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，电磁超声探伤仪，也可以用于 工程现场 。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要 缺陷检测和质量控制 的领域，吉林超声波探伤仪，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役 安全检查与寿命评估 。它是无损检测行业的必备仪器。
超声波探伤仪 功能特点：
※ 5.7″高亮彩色VGA（640x480）TFT液晶显示屏，相控阵成像超声波探伤仪， 解析度更高 、图形细腻，超声波探伤仪怎么使用，色彩可选、 亮度可调
※ 独有灰度B扫描显示，金属探伤议，可用于简单的TOFD 应用
※ 新增内外径曲面修正功能，超声波探伤仪操作视频，AWS D1.1 、 DAC、 AVG定量功能
※ 连续动态记录、海量存储
※ USB、RS232接口同时具备，全数字智能超声波探伤仪，通讯自由
※ 12位（bit）AD转换、系统分辨力更高
※ 符合 欧洲En12668-1的标准 要求
技术参数：
|
项 目 |
指 标 |
|
产品信息 |
|
|
产品重量（ kg ） |
<2.0 |
|
产品外型尺寸（ mm ） |
300 × 180 × 57 （不带遮光罩） |
|
工作温度（℃） |
-10 ～ +50 |
|
存储温度（℃） |
-20 ～ +60 |
|
语言 |
英语、中文 |
|
探头连接 |
LEMO 或 BNC |
|
电池容量（ mAh ） |
聚合物电池 2 × 3.7V 5000mAh |
|
电池工作时间（ h ） |
8 |
|
快充时间（ h ） |
4.5 左右 |
|
电源适配器 |
输入 100-240 ～ 50/60Hz 输出 9V DC/ 3 A ～ 4A |
|
显示屏 |
彩色透射式 TFT ，数字超声波探伤仪生产厂家， 640x480 |
|
基 本 |
|
|
测量单位 |
mm 、 inch 、 m s |
|
扫描范围（ mm ） |
零界面入射～ 10000 |
|
声速调节（ m/s ） |
600 ～ 16000 |
|
探头延迟（ m s ） |
0.000 ～ 750.000 |
|
显示延迟（ m s ） |
-20 ～ +3400 |
|
工作方式 |
单探头、双探头、透射 |
|
波形显示方式 |
A 扫描显示、灰度 B 扫描显示、 AB 扫描同时显示 |
|
脉冲发生器 |
|
|
脉冲形式 |
模拟方波 |
|
发射电源（ V ） |
200 、 400 、 600 、 1000 |
|
发射脉宽（ ns ） |
75 、 100 ～ 500 |
|
探头阻尼 (Ω) |
50 、 100 、 200 、 500 |
|
发射重复频率 (Hz) |
10 ～ 1000 |
|
接收器 |
|
|
增益（ dB ） |
0 ～ 110 |
|
总带宽（ MHz ） |
0.1~15 (-3dB) |
|
检波方式 |
正半波、负半波、全波、射频 |
|
垂直线性误差 |
± 2% |
|
放大器精度（ dB ） |
± 1 |
|
抑制（ % ） |
屏高的 0 ～ 80 |
|
采样速率（ MHz ） |
80 |
|
发射串扰抑制（ dB ） |
大于 80 |
|
发射脉冲后盲区（ μs ） |
3.3~10( 与发射有关 ) |
|
动态范围（ dB ） |
100 |
|
瞬时分辨力（ dB ） |
32 |
|
时基线性 |
不大于全屏宽度的± 0.5% 。 |
|
灵敏度余量 |
≥ 62dB |
|
测量及其他 |
|
|
测量闸门 |
2 个独立测量闸门 |
|
检测方式 |
边沿、峰值 |
|
闸门测量 |
回波的幅值、声程、深度、投影等 |
|
冻结 |
冻结方式有：全冻结、峰值、比较、包络等方式 |
|
AVG 当量计算 |
根据缺陷回波和 AVG 曲线自动计算缺陷当量 |
|
DAC 缺陷定量 |
根据缺陷回波和 DAC 曲线对缺陷进行评估 |
|
闸门逻辑 |
关、测量、进波报警、失波报警 |
|
闸门报警 |
关、即时、保持 .2s 、保持 .5s 、保持 1s 、保持 2s 、锁存 |
|
报警蜂鸣 |
关、开 |
|
数据管理，漏磁探伤原理，通信及打印 |
|
|
数据存储 |
50 个探伤参数通道记录 |
|
1000 幅波形图 （包括 980 幅 A 扫描波形和 20 幅 B 扫描波形） |
|
|
4x2000 帧的动态波形 |
|
|
数据管理 |
实现对通道、波形、动态记录的存储、查看、回放操作 |
|
上述均可存储到本地或 U 盘 |
|
|
通信 |
通过 USB 接口与 PC 机通信 |
|
打印 |
打印探伤报告 |
|
输出接口 |
|
|
USB OTG 接口 |
USB2.0 Device 与 PC 机通讯接口 USB2.0 Host 接 U 盘或打印机 |
|
微型 RS232 接口 |
|
|
电源适配接口 |
|
